В спортивном зале, на корте и футбольном поле свет решает разные задачи. Баскетболист часто смотрит вверх вслед за мячом, теннисисту важно различать его на фоне потолка и стен, а на открытой площадке свет должен охватывать большую площадь и не ослеплять игроков. Поэтому не рекомендуется выбирать спортивный светильник только по мощности.
Подбор освещения начинают с вида спорта, класса мероприятий и условий эксплуатации. Затем определяют нормируемые показатели, выбирают оптику, световой поток, конструкцию и проверяют схему размещения в светотехническом расчете.

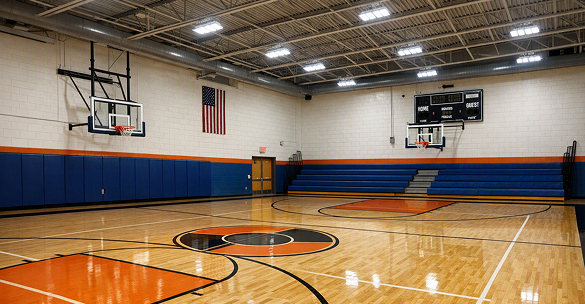

Даже два одинаковых по площади зала могут потребовать разных решений. В школьном спортзале проходят уроки и тренировки, а в спортивном комплексе — соревнования со зрителями и видеосъемкой. Во втором случае выше требования не только к освещенности, но и к вертикальному свету, цветопередаче и качеству изображения в кадре.
Перед подбором оборудования нужно определить:
Действующий СП 440.1325800.2023 разделяет требования по видам спорта и классам освещения
Например, для баскетбола и волейбола в зале классы I, II и III требуют соответственно не менее 750, 500 и 300 лк на полу. Для открытой площадки по баскетболу, волейболу или гандболу — 500, 200 и 100 лк. Вместе со средней освещенностью проверяют равномерность, слепящую блескость, пульсацию и цветопередачу. Проектные значения берут из таблиц действующего СП и регламентов профильной федерации. При расхождении приоритет имеют правила и технические регламенты соответствующей общероссийской спортивной федерации.
Подробные таблицы и требования для крытых и открытых спортивных сооружений разобраны в статье «Нормы освещения спортивных объектов». Здесь оставим только показатели, которые непосредственно влияют на выбор светильника и схему размещения.
В каталоге могут быть модели одинаковой мощности, но с разным световым потоком, оптикой и рассеивателями. На площадке они будут работать по-разному. Оценивать характеристики светильника нужно в комплексе.

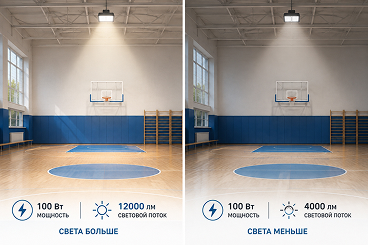

Световой поток в люменах показывает, сколько света создает прибор. Мощность в ваттах отражает потребление энергии, а не освещенность площадки. Две модели на 100 Вт могут иметь разный световой поток. Световая отдача помогает сравнить их эффективность, но сама по себе не показывает, какая доля потока попадет в игровую зону.

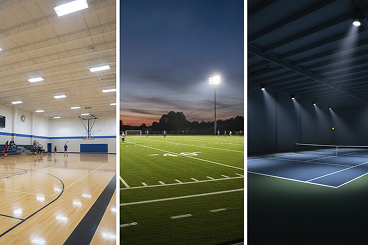

Кривая силы света, или КСС, показывает распределение потока по направлениям. Широкая оптика подходит для относительно невысоких залов и равномерного общего света. Узкая или специальная помогает направить свет с высоких опор на удаленные участки поля. Слишком широкий луч увеличивает потери и засветку, слишком узкий создает яркие пятна и перепады.

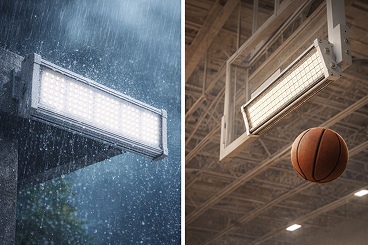

Для улицы важны защита от пыли и влаги, рабочий температурный диапазон, устойчивость к осадкам и надежное крепление. В зале корпус может находиться в зоне попадания мяча: тогда используют ударостойкий рассеиватель, защитную решетку или конструкцию, испытанную для таких условий.
IP65 не означает защиту от мяча. IP показывает защиту от частиц и воды, IK — стойкость оболочки к стандартизированному механическому удару. Для зоны риска отдельно запрашивают методику и условия испытаний конструкции спортивным снарядом.
Игрок переводит взгляд с площадки на мяч, сетку, кольцо или другого спортсмена. Яркий светодиодный модуль в поле зрения ухудшает видимость и замедляет зрительную адаптацию. Для помещений высотой до 4,5 м СП 440.1325800.2023 требует условный защитный угол не менее 90° и габаритную яркость не более 5000 кд/м²; светильники с открытыми светодиодами для общего освещения не допускаются.
Пульсацию не всегда видно глазом, но она проявляется при движении мяча и на видеозаписи. Для светодиодных приборов как в крытых, так и в открытых сооружениях без диммирования коэффициент пульсации должен быть не более 1%. При диммировании допускается не более 5% в диапазоне 30–90% светового потока и 1% в диапазоне 90–100%. Общее значение 10% для открытых объектов не отменяет более жесткого требования к LED. Общий индекс цветопередачи Ra у светодиодных спортивных светильников должен быть не менее 80, частный индекс R9 — не менее 5.
Сначала задают класс освещения по уровню мероприятия: он определяет требуемые показатели. Затем учитывают зрительную задачу конкретной дисциплины — она показывает, где можно размещать приборы, какая оптика нужна и требуется ли дополнительная защита.
| Объект | Зрительная задача | Что проверить |
|---|---|---|
| Универсальный спортивный зал | Мяч и игроки при взгляде вверх | Свет, пульсация, защита, зоны |
| Теннис, бадминтон | Мяч и волан на фоне потолка и стен | Фон, приборы, вертикальный свет |
| Открытое поле и площадка | Игроки и мяч на большой площади | КСС, ослепление, IP, климат, свет |
В универсальном зале световая схема должна подходить сразу для нескольких дисциплин. За основу берут наиболее требовательный сценарий, а остальные проверяют отдельно. Для волейбола светильники не размещают в полосе по 3 м с каждой стороны сетки, для баскетбола — над кольцом в зоне диаметром 4 м. Такие ограничения фиксируют в исходных данных до начала светотехнического расчета, иначе равномерность придется компенсировать неудачным расположением приборов.
Если светильник находится в зоне удара мячом, нужна подтвержденная механическая защита. Один из вариантов для невысокого зала — Terac CH7П100АПК4.Ш спорт с защитной решеткой: световой поток 10 000 лм, мощность 100 Вт, степень защиты IP65 и коэффициент пульсации 0,9%. Конкретное количество и шаг установки определяют расчетом.

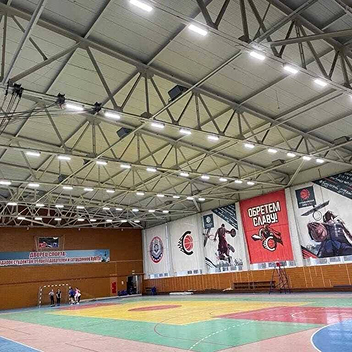

На объекте КубГТУ светильники разместили по потолку так, чтобы получить равномерный свет в спортивном зале, в том числе на игровой площадке, и сохранить комфорт при взгляде вверх. Это пример того, почему оценивать нужно не отдельный прибор, а всю схему.

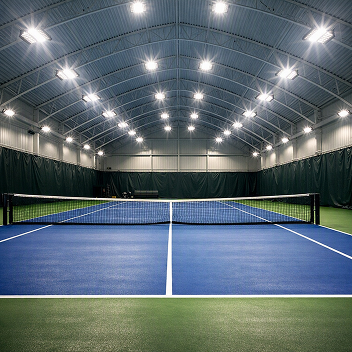

В теннисе и бадминтоне спортсмен следит за небольшим мячом или воланом на фоне потолка и стен. Здесь особенно важны равномерный фон, отсутствие ярких пятен и положение приборов относительно направления взгляда. Для тенниса светильники не размещают над площадкой и зонами подачи шириной по 3 м. Для бадминтона действует отдельное требование: приборы не должны находиться на потолке над игровой площадкой; при этом их располагают так, чтобы они не попадали в критические направления взгляда игроков.
В волейболе траектория мяча также проходит высоко. Поэтому одной высокой освещенности недостаточно: нужно проверить, не попадают ли яркие части светильников в поле зрения игроков и не образуются ли провалы света возле сетки.

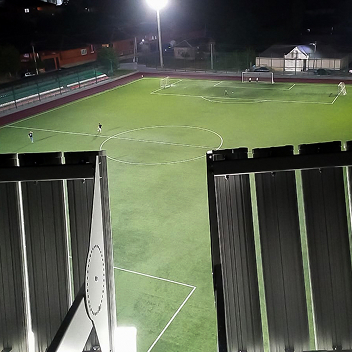

На открытом спортивном объекте светильники устанавливают на мачтах или других высоких опорах; на крупных полях их могут группировать на коронах мачт. КСС, высоту, количество и ориентацию приборов подбирают так, чтобы обеспечить расчетную равномерность и ограничить слепящее действие и засветку окружающей территории. Также проверяют климатическое исполнение и надежность креплений.
Для соревнований с видеосъемкой отдельно рассчитывают вертикальную освещенность: она влияет на видимость игроков и мяча в кадре и качество телевизионной картинки. Если предусмотрено управление, в расчете проверяют тренировочный, соревновательный, дежурный и энергосберегающий сценарии с заданным для каждого уровнем и составом включенных светильников.
Количество светильников нельзя определять только по их суммарному световому потоку. На освещенность и равномерность влияют КСС, высота и угол установки, размеры объекта, отражение от поверхностей и взаимное расположение приборов. Поэтому расчет только по площади или общей сумме люменов дает грубую оценку.
В светотехнических программах, например DIALux или Relux, создают расчетную модель объекта, добавляют фотометрические файлы выбранных модификаций и последовательно проверяют:
Компания «Тегас Электрик» выполняет бесплатный расчет освещения в DIALux, подбирает светильники и точки установки. Для старта нужны план или размеры объекта, высота крепления, назначение площадки и требования к режимам работы.
Что передать проектировщику
Чем точнее исходные данные, тем меньше допущений останется в модели. Подготовьте:
Что проверить перед закупкой
Характеристики в карточке товара должны подтверждаться технической документацией. До согласования модели запросите:
Проверьте, что расчет выполнен с фотометрическим файлом той же модификации, которая вошла в спецификацию. Замена оптики или рассеивателя может изменить распределение света и итоговые показатели.
После монтажа результат подтверждают контрольными измерениями: проверяют среднюю и минимальную освещенность, равномерность, пульсацию и работу предусмотренных сценариев. Если проект включает трансляции, дополнительно проверяют показатели, согласованные для видеосъемки.
Ватты не показывают, сколько света попадет на площадку и насколько равномерно он распределится.
Влагозащищенный корпус не обязательно выдерживает удар спортивным снарядом.
Новые светильники могут иметь другую КСС, поэтому старые точки крепления не всегда дают требуемую равномерность.
Для универсального зала сначала выбирают наиболее требовательный сценарий, затем проверяют остальные режимы.
Избыточный световой поток не исправляет неудачное размещение и может ухудшить видимость мяча.
Для ряда дисциплин и видеосъемки важна видимость вертикальных объектов — игроков, мяча или волана.
Правильный выбор спортивных светильников — это не поиск максимального светового потока, а согласование требований, оптики, конструкции и схемы размещения. Начните с исходных данных и расчета: так проще сравнить варианты до закупки и избежать переделки после монтажа.
